ちょっと、そこ！私は V リング シールの供給ビジネスに携わっています。今日は、V リング シールが高速アプリケーションに適しているかどうかについてお話します。
まずは、Vリングシールとは何かを基本的に理解しましょう。 V字型のシールで、流体の漏れや異物の侵入を防ぎます。これらは非常に汎用性が高く、自動車から製造まで幅広い業界で使用されています。
さて、高速アプリケーションに関しては、考慮する必要のある要素がたくさんあります。高速アプリケーションとは、回転シャフトが非常に高速で回転するアプリケーションであり、大量の熱が発生し、シールに余分なストレスがかかる可能性があります。
摩擦と発熱
高速アプリケーションにおける主な課題の 1 つは摩擦です。 Vリングシールが回転軸と接触すると、両者の面の間に摩擦が生じます。シャフトの回転が速くなると、この摩擦が増加し、温度の上昇が見られるようになります。
過度の熱はシールに重大な影響を与える可能性があります。シール材の経年劣化の原因となります。たとえば、ゴム製の場合、熱によりゴムが硬くなり、柔軟性が失われることがあります。シールが柔軟性を失うと、シャフトとの良好なシールを維持できなくなり、流体漏れが発生する可能性があります。
しかしまあ、すべてが失われたわけではありません。一部の V リング シールは、この熱をより適切に処理できるように設計されています。耐熱性を高めた特殊素材を使用しております。これらの材料は、高速アプリケーションで発生する高温に、それほど早く劣化することなく耐えることができます。したがって、高速セットアップ用の V リング シールをお探しの場合は、必ず材質の耐熱性を確認してください。
材料と設計の考慮事項
V リング シールの材質は、高速用途への適合性において大きな役割を果たします。前述したように、ゴムは一般的な素材ですが、他のオプションもあります。たとえば、一部のシールは PTFE (ポリテトラフルオロエチレン) で作られています。 PTFE は摩擦係数が非常に低いため、シャフトと接触したときに発生する熱が少なくなります。
デザインの面では、V リング シールの形状と構造も高速での性能に影響を与える可能性があります。適切に設計された V リング シールは、シャフトが急速に回転している場合でも一貫したシールを維持できる適切なリップ形状を備えています。過度の摩擦を生じさせずにシャフトを保持するには、リップには適切な量の張力が必要です。
他のシールタイプとの比較
V リング シールを、高速アプリケーションで使用される他の一般的なシール タイプと比較してみましょう。例えば、ロッド回転軸シールも人気があります。これらのシールはロッド用に特別に設計されており、非常にしっかりとしたシールを提供します。ただし、V リング シールに比べて高価であり、より正確な取り付けが必要になる場合があります。
シャフトオイルシールは別のオプションです。シャフトからのオイル漏れ防止に最適です。ただし、高速アプリケーションでは、発熱などの V リング シールと同様の問題に直面する可能性があります。 V リング シールの利点は、取り付けが比較的簡単で、多くの場合、コスト効率の高いソリューションとなることです。

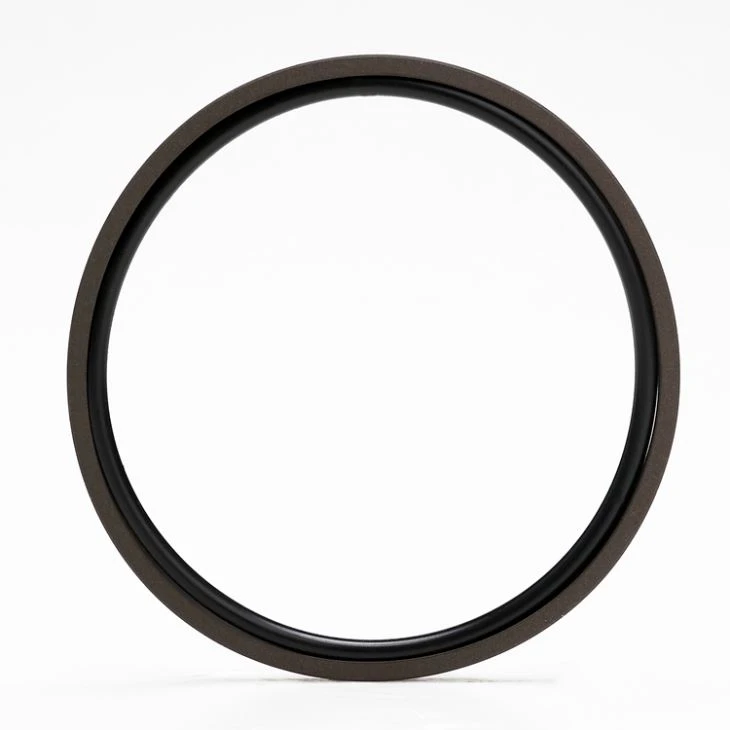

ピストンロータリーシャフトシールピストンに使用されており、高圧、高速の状況にも十分に対応できます。ただし、それらはより専門的であり、V リング シールほど汎用性がない可能性があります。
実際の例
自動車業界では、高速エンジンがよく見られます。これらのエンジンでは、オイルやその他の流体の漏れを防ぐために V リング シールが使用されることがあります。たとえば、クランクシャフトが超高速で回転するスポーツカーのエンジンでは、適切に設計された V リング シールが液体を適切な位置に維持する適切な機能を果たします。
高速フライス盤などの産業機械では、ベアリングを埃やクーラントの侵入から保護するために V リング シールを使用できます。フライスの高速回転により多量の熱が発生しますが、適切な V リングシールを使用することでベアリングを良好な状態に保つことができます。
高速アプリケーションで V リング シールを使用する利点
高速アプリケーションで V リング シールを使用すると、いくつかの利点があります。まず、取り付けが簡単です。 V リング シールを所定の位置に取り付けるには、多くの特殊なツールやスキルは必要ありません。これにより、インストール プロセス中の時間と費用を節約できます。
第二に、他のシールタイプに比べて比較的安価です。複数の高速マシンを使用して大規模な操作を実行している場合、V リング シールの使用によるコスト削減が大幅に増加する可能性があります。
第三に、V リング シールは非常に柔軟で、シャフトの多少のずれにも適応できます。高速アプリケーションでは、若干の振動や位置ずれが発生する可能性がありますが、V リング シールは良好なシールを維持できます。
制限事項
ただし、V リング シールには高速アプリケーションでは制限があります。すでに説明したように、発熱が大きな問題となる可能性があります。熱が適切に管理されていない場合、シールの性能は時間の経過とともに低下します。
また、シャフトが毎分数千回転で回転する超高速用途には適さない場合があります。このような場合、より特殊なタイプのシールが必要になる場合があります。
それで、それらは適切ですか？
では、V リングシールは高速用途に適しているのでしょうか?まあ、それは状況によります。速度が極端に高くなく、適切な冷却方法または高耐熱材料の使用によって熱を管理できる場合は、V リング シールが優れた選択肢となります。コスト、設置の容易さ、パフォーマンスのバランスが優れています。
ただし、超高速シナリオを扱っている場合は、他のより特殊なシール タイプを検討する必要があるかもしれません。ただし、高速状況での性能を向上させるために材料と設計の進歩が常に行われているため、V リング シールを完全に除外することはできません。
高速アプリケーション向けの V リング シールをご検討の場合は、お気軽にお問い合わせください。お客様の具体的なニーズについてご相談ください。当社は、お客様のセットアップに最適な適切なシールを見つけて、機械のスムーズな動作を保証するお手伝いをいたします。
参考文献
- アレン、RD、ジョーンズ、MK (2018)。高速機械におけるシーリング技術。工業用シーリングジャーナル。
- サウスカロライナ州ブラウン（2019）。高温・高速環境におけるシール用材料。シーリング用途の材料ジャーナル。
